精密セラミック3Dプリンティングソリューションは不可能な構造を現実にする

精密セラミック3Dプリンティングソリューション – セラミック製造の限界を再定義し、歯科修復から航空宇宙グレードの高温部品まで。精密セラミック3Dプリンティングは、不可能な構造を現実に変える。

  • 製品起源:

    China
  • 出荷口:

    Shanghai, Guangzhou,Hongkong
  • 色:

    customizable
  • 支払い:

    T/T, Paypal, Western Union
製品詳細

精密セラミック3Dプリンティングは、不可能だった構造を現実のものにする。


なぜセラミック3Dプリンティングを選ぶのか?


従来のセラミック加工は、金型プレス、等方圧プレス、またはCNC加工に依存しており、長いサイクル、高コスト、複雑な構造の成形が難しいという3つの大きな課題に直面しています。


Hongwu Nanoの産業グレードのセラミック3Dプリンティング技術は金型を不要にし、以下を可能にします:


1. 複雑な内部空洞&コンフォーマル冷却チャネル – 従来の方法では実現不可能な幾何学的自由度。
2. 0.1mmレベルの精度 – 半導体および医療インプラントの厳しい公差要件を満たす。

3. 70%以上のリードタイム短縮 – 生産を数週間から数日に短縮し、R&Dを加速。


主要用途


1. 医療用精密セラミックス
歯科補綴物、整形外科インプラント。


2. 航空宇宙・防衛

ロケットエンジンノズル、タービンブレード用セラミックコア、ミサイルのレドーム/フェアリング。

**節約された1グラムごとに推力が向上し、複雑なチャネルの一つひとつが効率を高める。**


3. 産業用ハイエンド機器

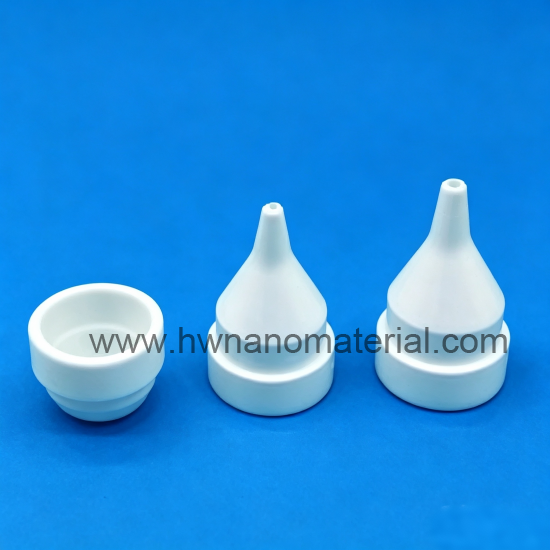

ノズル、ポンプ/バルブ部品、高熱伝導基板、半導体真空チャンバー。
**プラズマエッチャーやウェハ搬送用真空装置において、材料が性能限界を決定する。**


4. 材料ライブラリ

酸化物セラミックス、非酸化物セラミックス、バイオセラミックス、セラミックマトリックス複合材料。

**特定用途向けのカスタム配合または共同開発に対応。**


サービスワークフロー


[顧客提出] – 図面/サンプル/コンセプトを提供。
[エンジニアリングレビュー] – プリント適性分析+材料マッチング+プロセス計画。
[透明性のある価格設定] – 複雑さ、材料、後処理に基づく。
[試作] – 小ロットサンプルと性能/寸法レポート。

[量産] – 完全な品質トラッキング付きの安定したサプライチェーン。


協業のご案内
単一のプロトタイプから大規模生産まで、単純な形状から生体模倣ラティスまで、設計、仕様、材料要件をご提出ください。24時間以内に製造性評価とお見積りを提供します。
